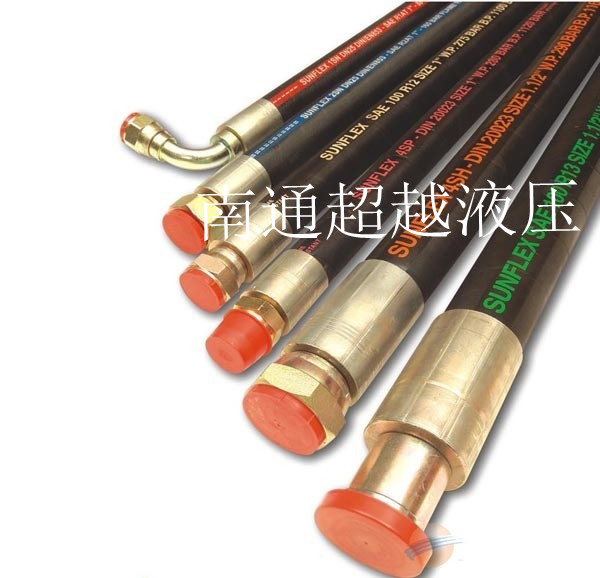

液壓膠管
產品型號:
產品產地:
發布日期:2017-11-27
瀏覽次數:
咨詢電話:0513-82227066
關 鍵 詞:
下一個產品 上一個產品

詳細介紹

一、產品結構類型:
高壓鋼絲纏繞膠管主要由耐液體的內膠層、中膠層、2或4或6層鋼絲纏繞增強層、外膠層組成,內膠層具有使輸送介質承受壓力,保護鋼絲不受侵蝕的作用,外膠層保護鋼絲不受損傷,鋼絲(φ0.3--2.0增強鋼絲)層是骨架材料起增強作用。
二、產品用途:
高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開采,適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力(較高壓力)和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水乳濁液、水)等和液體傳動用,最高耐工作壓力可達70-100MPa。
注:本企業鋼絲纏繞膠管標準參照GB/T10544-03標準,DIN20023,SAE100R9~13標準,本標準不適合蓖麻油基和脂基液體.
三、產品特點:
1.膠管選用特種合成橡膠配合制成,具有優良的耐油、耐熱、耐老化性能。
2.膠管承壓力高,脈沖性能優越。
3.管體結合緊密,使用柔軟,在壓力下變形小.
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.鋼絲纏繞膠管定尺為20米,可根據要求制成五十米以內。
四、適用溫度:-30~+120℃
五、鋼絲纏繞液壓膠管技術性能指標 :
規格
膠管內徑
mm
膠管外徑
mm
纏繞層外徑
mm
工作壓力
MPa
最小爆破壓力
MPa
最小彎曲半徑
單位重量
kg/m
層數*內徑*工作壓力MPa
4SP-6-100
6±0.5
19±1.0
14.4±0.5
100
210
130
0.65
4SP-10-70
10±0.5
24±1.0
19.2±0.8
70
210
160
1.03
4SP-13-60
13±0.5
27±1.0
22.2±0.8
60
180
410
1.21
4SP-16-50
16±0.5
30±1.5
26±0.8
50
200
260

1.589

4SP-19-46
19±0.5
35±1.5
30±0.5
46
