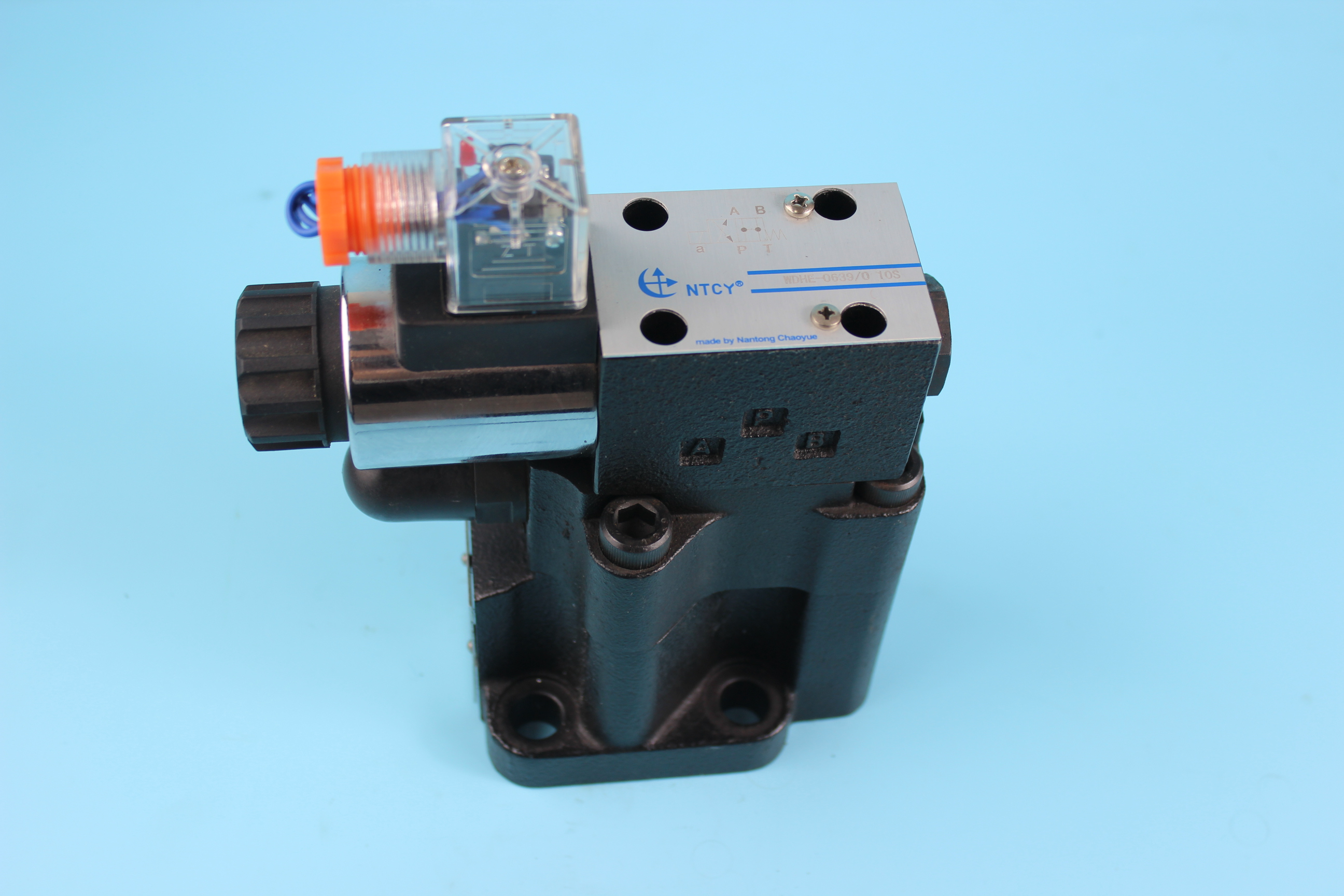

WGAM-10/10/210-P24DC阿托斯型先導式溢流閥
―用于底板安裝
―安裝面按DIN24340E型,
ISO6264和CETOP-RP 121H,
―2種調整元件
?旋鈕
?帶護罩的調節螺栓
―4種設定壓力
借助于安裝在其上的電磁方向閥操作卸荷
DBW是座閥式兩級壓力溢流閥,適用于壓力系統中。
如下圖所示,主閥中的座閥芯的先導壓力是由蓋板中的帶保護帽的螺桿調節的,選擇手輪調節代替螺桿調節可按要求提供。順時針轉動壓力增大。
如果P口壓力超過先導閥彈簧的設定壓力,先導閥開啟。在閥芯兩端產生壓降,P口壓力作用在閥芯上,則P到T連接通道被打開油液P口流向T口,而設定工作壓力保持不變。溢流閥借助油口X可對不同壓力(二級壓力)卸荷或切換。
該閥按客戶要求出廠預設壓力等級。
DBW可以配裝用于卸荷的電磁閥(常開或常閉型)而形成電磁溢流閥。借助于其頂端方向閥可實現主閥芯卸荷。
