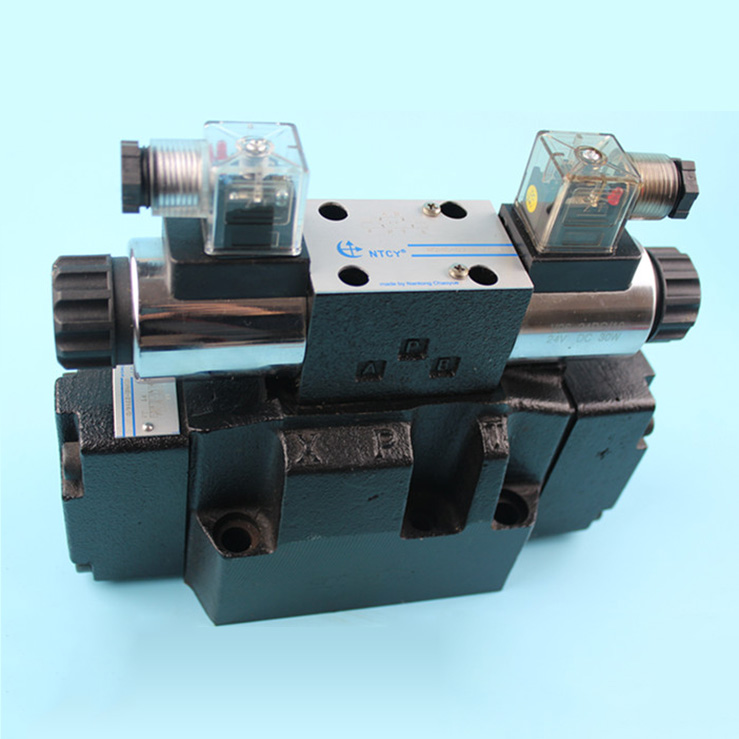

WDPHE-2711/D -X24DC型電磁方向控制閥

―直動式高功率電磁鐵操作的方向滑閥

―安裝面按DIN24340 A型

―安裝面符合ISO4401和CETOP-RP 121 H底板

―濕式直流或交流可拆卸電磁鐵

―電磁鐵可旋轉(zhuǎn)90

―可選帶手動操作按鈕

直動式的電磁閥的閥芯是三通或四通，兩位或三位。參見“圖形符號”。

閥芯可互換，并有各種閥芯機能，參見“閥芯型式”。

電磁鐵有兩種不同的類型，用于直流和交流供電。電磁鐵組成如下：

濕式、螺紋式安裝電磁鐵并帶有手推桿（對交、直流供電，電磁鐵是不一樣的）。

交流和直流線圈參見下頁“線圈型號”。

對同類電源供電的交直流線圈是互換的，無需工具便可容易的更換。

線圈是塑封，并有下列溫度等級：

DC線圈為H級

AC線圈為F級

閥體采取殼體鑄造工藝。

優(yōu)化的油路使流量通過閥的寬大溝槽回油箱，從而確保低的壓力降。

安裝界面符合ISO4401標(biāo)準(zhǔn)，6通徑

最大流量120L/min

最大工作壓力315bar

T口最大背壓：6.3MPa

電磁鐵工作電壓及功率：直流：24/26W

交流：110;220 380/60VA
